В области производства песка и гравия, дробления горнодобывающей промышленности и использования ресурсов строительных отходов ударные дробилки (ударные дробилки) и молотковые дробилки (молотковые дробилки) являются двумя основными типами оборудования для среднего и мелкого дробления, которые часто заставляют пользователей сталкиваться с трудностями выбора. Хотя оба относятся к принципу ударного дробления, существуют значительные различия в конструкции, рабочем механизме, производительности и сценариях применения. Глубокое понимание этих различий имеет решающее значение для оптимизации конфигурации производственной линии, повышения эффективности производства и снижения эксплуатационных расходов.
1. Основная структура: фундаментальное разделение концепций проектирования

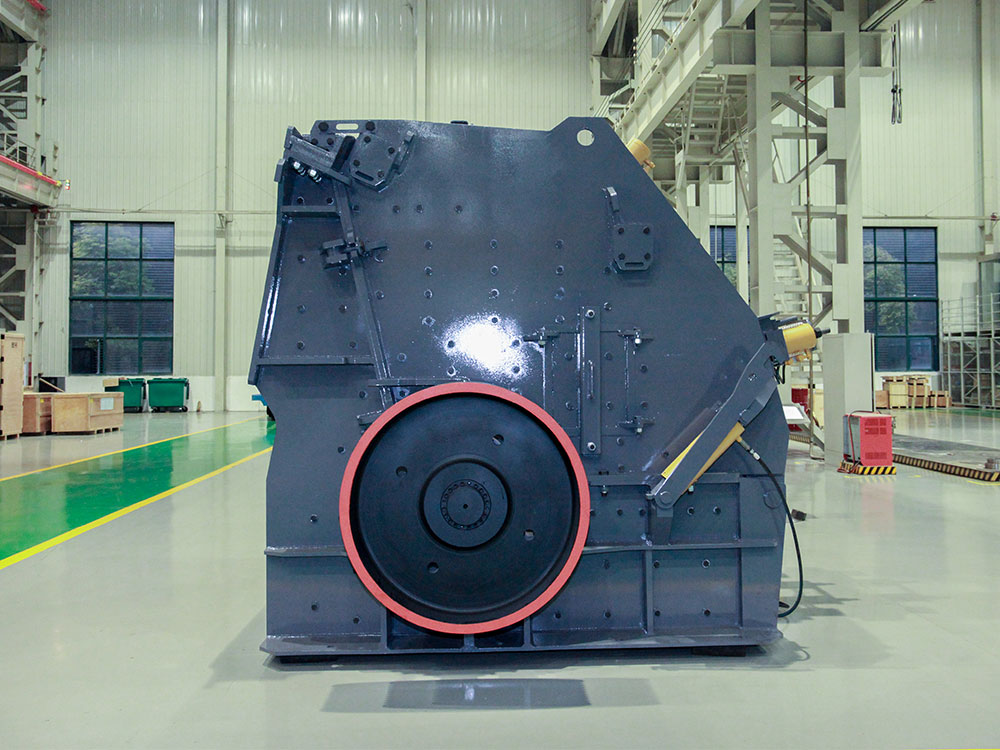

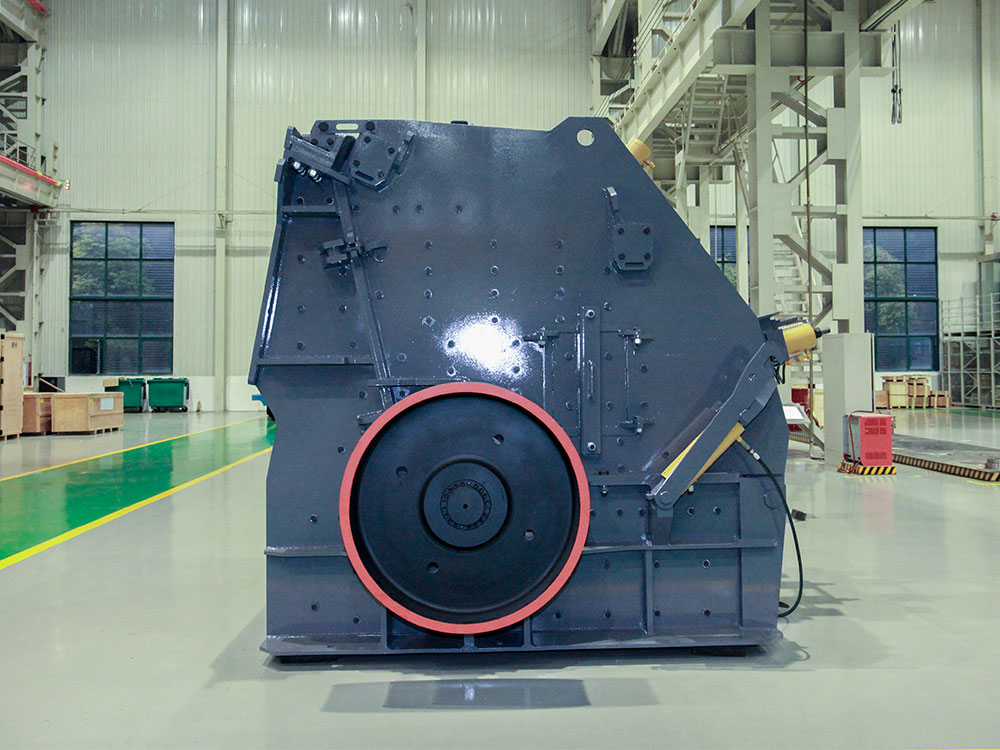

Ударная дробилка (ударный дробитель):
Основные компоненты: высокоскоростной вращающийся ротор (обычно цельная литая стальная или сварная конструкция, прочная и тяжелая), на котором жестко закреплены несколько пластинчатых молотков (высокоизносостойкие материалы, такие как высокохромистый легированный чугун). Ударная пластина (также известная как футеровка или ударная пластина) установлена на периферии ротора, обычно включающая первичную и вторичную ударную пластину для формирования камеры дробления.
Отсутствие решетчатого экрана: Это одна из самых важных особенностей ударной дробилки, которая отличает ее от традиционной молотковой дробилки. Размер частиц на выходе в основном контролируется регулировкой зазора между ротором и ударной пластиной и наклоном ударной пластины.
Система ударных пластин: Многоступенчатые регулируемые ударные пластины образуют основную рабочую поверхность дробильной камеры. Они обычно оснащены гидравлическими или механическими регулировочными устройствами для облегчения быстрой регулировки зазора в соответствии с различными размерами частиц и требованиями к материалу. Сами ударные пластины также изготавливаются из износостойких материалов.
Тяжелый ротор: Ротор имеет большую массу и большой момент инерции, что позволяет эффективно дробить твердые материалы и обеспечивать устойчивость работы оборудования при столкновении с трудноразрушаемыми объектами.
Молотковая дробилка (молотковая дробилка):
Основной компонент: Высокоскоростной вращающийся ротор с несколькими подвижными головками молотков (обычно также из высокоизносостойкого сплава), шарнирно подвешенными на роторе через вал молотка. Под ротором установлена дугообразная решетчатая сетка. :
Подвижные головки молотков: головки молотков подвижны и подвешены на роторе с помощью штифтов. При работе они радиально выбрасываются под действием центробежной силы.
Решетчатый грохот: это ключевой компонент молотковой дробилки для контроля размера частиц конечного продукта. Материал должен быть измельчен до размера, меньшего, чем зазор решетки, прежде чем его можно будет выгрузить. Размер зазора решетки определяет максимальный размер частиц выгружаемого материала.
Конструкция камеры дробления: относительно простая, в основном состоит из ротора, решетчатого грохота и футеровочной пластины корпуса.
2. Механизм дробления: различные пути ударного режима и контроля размера частиц
Принцип работы ударной дробилки:
Материал поступает в камеру дробления. Плита-молот на высокоскоростном вращающемся роторе напрямую ударяет по материалу, заставляя его приобретать огромную кинетическую энергию и лететь к ударной пластине с высокой скоростью. Материал и ударная пластина сильно сталкиваются и измельчаются. Измельченный материал отскакивает от ударной пластины или летит обратно в направлении ротора и снова подвергается удару молота плиты, или летит к вторичной ударной пластине для повторного ударного дробления. Материал подвергается многократным и повторяющимся ударам, столкновениям и отскокам в камере дробления, состоящей из ротора, первичной ударной пластины и вторичной ударной пластины, пока размер частиц не уменьшится до точки, когда он может быть выгружен через зазор между ротором и дном ударной пластины.
Контроль размера частиц: в основном это достигается путем регулировки зазора между ротором и ударной пластиной (особенно зазора между первичной ударной пластиной и ротором) и угла ударной пластины. Чем меньше зазор, тем больше коэффициент дробления и мельче размер частиц продукта; регулировка угла ударной пластины может изменить траекторию удара материала и время удержания. Принудительное просеивание отсутствует, и квалифицированные материалы выгружаются естественным образом.
Принцип работы молотковой дробилки:
Материал поступает в камеру дробления. Высокоскоростной вращающийся ротор приводит в движение подвижный молоток, чтобы качаться. Материал сначала измельчается ударом молотка. Ударенный и измельченный материал ударяется о футеровочную пластину внутренней стенки корпуса на высокой скорости, и происходит вторичное дробление. Более мелкие материалы падают на решетчатый грохот под действием силы тяжести. Материалы, меньшие текущего размера щели решетки, выгружаются через решетчатый грохот. Материалы, большие размера щели решетки, остаются на поверхности грохота и продолжают ударяться, измельчаться и измельчаться последующими молотками, пока они не будут измельчены и не пройдут через решетчатый грохот.
Контроль размера частиц: в основном он достигается путем замены пластин решетчатого грохота с разными размерами щелей. Размер щели решетки определяет максимальный размер частиц продукта. Также существует определенный зазор между молотком и решетчатым грохотом.
III. Типичные сценарии применения: выбор на основе местных условий
Сценарии, в которых ударная дробилка является идеальным выбором:
Высокие требования к форме частиц готового продукта: например, для высококачественного бетонного заполнителя, асфальтового заполнителя, балласта высокоскоростных железных дорог и т. д., кубические частицы могут обеспечить лучшую прочность и устойчивость.
Обработка материалов средней и высокой твердости: основное оборудование для дробления твердых пород, таких как гранит, базальт, речная галька, кварцевый камень, железная руда и т. д.
Содержание воды или грязи в материале может колебаться: не нужно беспокоиться о мокрой липкой закупорке, чтобы обеспечить непрерывную работу.
Необходимо гибко регулировать размер частиц продукта: когда производственная линия должна часто переключаться для производства продукции с различными характеристиками, преимущество онлайн-регулировки очевидно.
Спрос на одностадийное дробление велик: для достижения высокой степени дробления и упрощения технологического процесса требуется одна машина.
Сложно поддающиеся дроблению инородные тела могут быть смешаны с сырьем (контролируемый риск): его способность защиты от железа обеспечивает большую безопасность.
Сценарии, в которых молотковая дробилка имеет преимущества:
Обработка хрупких материалов средней и низкой твердости: известняк, мергель, уголь, гипс, шлак, сланец и т. д. являются традиционными областями ее преимуществ.
Требуется высокая доля выхода тонкого порошка (каменного порошка): например, подготовка цементного сырья, производство песка (частично мягкая порода) и т. д.
Невысокие требования к форме частиц: например, обычный строительный гравий, амортизационный материал и т. д.
Первоначальный инвестиционный бюджет относительно ограничен: при тех же характеристиках стоимость покупки молотковой дробилки обычно ниже, чем у ударной дробилки (но срок службы изнашиваемых деталей и эксплуатационные расходы необходимо учитывать комплексно).
Материал очень сухой и чистый (без железа и липкости): это позволяет избежать его самого большого недостатка — проблемы засорения.
IV. Ключевые факторы для принятия решения о выборе
Выбор ударной или молотковой дробилки — это не просто выбор или-или, и необходимо систематически оценивать следующие факторы:
Свойства материала:
Твердость (твердость по Моосу/твердость по Претеру): это основной фактор. Для высокой твердости выбирайте ударную дробилку, а молотковая дробилка средней и низкой твердости может быть более экономичной.
Абразивность: абразивные материалы значительно сокращают срок службы головки молотка и решетки молотковой дробилки, а молотковая пластина и ударная пластина ударной дробилки имеют относительно лучшую износостойкость.
Влажность и содержание грязи: влажные и липкие материалы являются «естественными врагами» молотковой дробилки, и ударная дробилка является первым выбором.
Размер частиц питания и требуемый размер частиц на выходе: оцените требуемую степень дробления, и степень дробления ударной дробилки будет больше.
Состав материала (содержит ли он железо или другие труднодробимые материалы): Для участков с плохим эффектом удаления железа защита от железа ударной дробилкой будет безопаснее.
Требования к продукту:
Форма частиц: Для высоких требований выберите ударную дробилку.
Распределение размера частиц и содержание тонкого порошка: Для более тонкого порошка выберите молотковую дробилку; для определенной градации или тонкого порошка выберите ударную дробилку.
Требования к производительности: Обе модели имеют большую производительность, которую необходимо специально подбирать в сочетании с требованиями к материалу и продукту.
Условия производства и затраты:
Конфигурация производственной линии: одноступенчатое дробление или звено многоступенчатого дробления? Ударная дробилка больше подходит для одноступенчатого или вторичного дробления (среднее дробление), а молотковая дробилка часто используется для вторичного дробления (среднее дробление) или третичного дробления (тонкое дробление).
Инвестиционные затраты: рассмотрите первоначальную закупочную цену оборудования.
Эксплуатационные затраты: самое главное! Рассчитайте стоимость расхода изнашиваемых деталей на тонну продукта (пластина молота/головка молота, ударная пластина/решетчатый грохот), стоимость потребления энергии, стоимость труда на техническое обслуживание и потери от простоя. Ударные дробилки часто имеют долгосрочные преимущества в плане стоимости с точки зрения срока службы износостойких деталей и снижения засорения и простоя, особенно при работе с твердыми материалами.
Удобство обслуживания: оцените частоту и время, необходимое для замены изнашиваемых деталей. Обычно удобнее и быстрее заменить пластину молота ударной дробилки. Требования к пространству на площадке и защите окружающей среды (шум, пыль): Оба шумные, и необходимо учитывать меры по снижению шума; молотковые дробилки могут иметь больше пыли.
V. Тенденции технологического развития и интеграции
С развитием технологий границы между ними не являются абсолютными:
Безрешетчатая молотковая дробилка: некоторые новые молотковые дробилки убрали нижний решетчатый экран, а размер частиц контролируется путем регулировки ударной облицовки (аналогично принципу ударной дробилки), что улучшает приспособляемость к влажным и липким материалам, а также улучшается форма частиц, размывая традиционные границы. Однако ее головка молота по-прежнему представляет собой подвижный тип подвески, а ее способность защиты железа и способность обрабатывать твердые материалы по-прежнему слабее, чем у ударной дробилки.
Прочная и оптимизированная конструкция: ударная дробилка продолжает добиваться прогресса в повышении долговечности ротора, оптимизации кривой ударной пластины и повышении удобства регулировки; молотковая дробилка усердно работает над улучшением материала головки молота, структуры (например, комбинированной головки молота) и конструкции решетки.
Интеллектуальное управление: обе модели интегрируют датчики и системы автоматического управления для достижения автоматической регулировки зазора, защиты от перегрузки, контроля износа и профилактического обслуживания.
Ударная дробилка и молотковая дробилка подобны «сильному и тяжелому мечу» и «умному и острому ножу» в области дробления, каждая из которых имеет свои уникальные особенности. Ударная дробилка доминирует в области производства высококачественных заполнителей и дробления твердых пород благодаря своему жесткому удару, превосходной форме частиц, сильной приспособляемости к твердым и влажным материалам, гибкой регулировке размера частиц и надежной защите железа. Молотковая дробилка сохраняет важное положение в определенных областях благодаря своей высокой эффективности при дроблении хрупких мягких пород, способности производить мелкий порошок и относительно низкой начальной стоимости.
Мудрый выбор исходит из глубокого понимания характеристик материала, требований к продукту, структуры затрат (особенно долгосрочных эксплуатационных расходов) и конкретных условий работы. В крупномасштабных современных линиях по производству песка и гравия, дроблении твердых пород и сценариях применения со строгими требованиями к форме частиц всесторонние преимущества ударных дробилок становятся все более заметными, что делает их более популярным, эффективным и надежным выбором. В случае обработки материалов средней мягкости, таких как известняк, где есть потребность в тонком порошке, ограниченный бюджет и идеальные условия работы, молотковые дробилки по-прежнему являются практичным решением. Только понимая их основные различия, мы можем точно соответствовать потребностям и максимизировать производственные преимущества.
