Конусная дробилка CS420, как дробильное оборудование среднего размера с превосходной производительностью, демонстрирует свои уникальные преимущества в производительности и эффекте дробления. С точки зрения производительности конусная дробилка CS420 делится на два типа: стандартный тип и тип мелкого дробления с короткой головкой. Производительность стандартного типа составляет от 22 до 128 тонн/час, что подходит для дробления материалов средней твердости; в то время как тип мелкого дробления с короткой головкой более мощный, с производительностью обработки 70-168 тонн/час, что особенно подходит для материалов высокой твердости или сцен, требующих обработки мелким дроблением. Кроме того, размер загрузочного отверстия оборудования также отличается, стандартный тип ≤ 135 мм, тип с короткой головкой ≤ 240 мм, некоторые модели даже поддерживают более крупные материалы ≤ 369 мм, что еще больше расширяет сферу ее применения. Конусная дробилка CS420 также отличается регулировкой выпускного отверстия и контролем размера выпуска. Благодаря широкому диапазону регулировок выпускного отверстия от 4 до 38 мм пользователи могут выполнять гибкие регулировки в соответствии с фактическими потребностями. Размер выгрузки может регулироваться в диапазоне от 3 до 64 мм, что обеспечивает однородность размера дробленого продукта и стабильность качества. Это преимущество обусловлено технологией ламинарного дробления, принятой в оборудовании, за счет оптимизации типа полости и частоты маятника, что не только повышает эффективность дробления, но и эффективно снижает долю игольчатых частиц, так что дробленые продукты больше соответствуют рыночному спросу.
Для того, чтобы удовлетворить потребности различных материалов и условий работы, конусная дробилка CS420 также поддерживает различные конфигурации полости, такие как ультра-грубая, средне-грубая, мелкая и т. д. Пользователи могут выбрать подходящий тип полости для дробления в соответствии с твердостью и распределением размеров частиц материалов для достижения наилучшего эффекта дробления и экономических выгод.

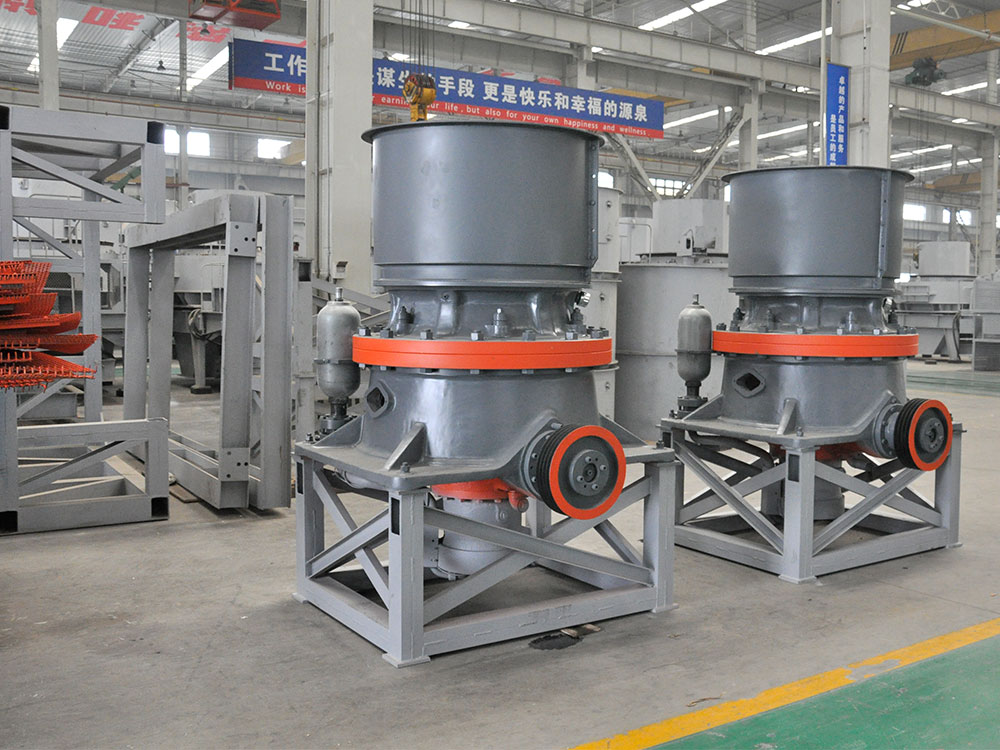

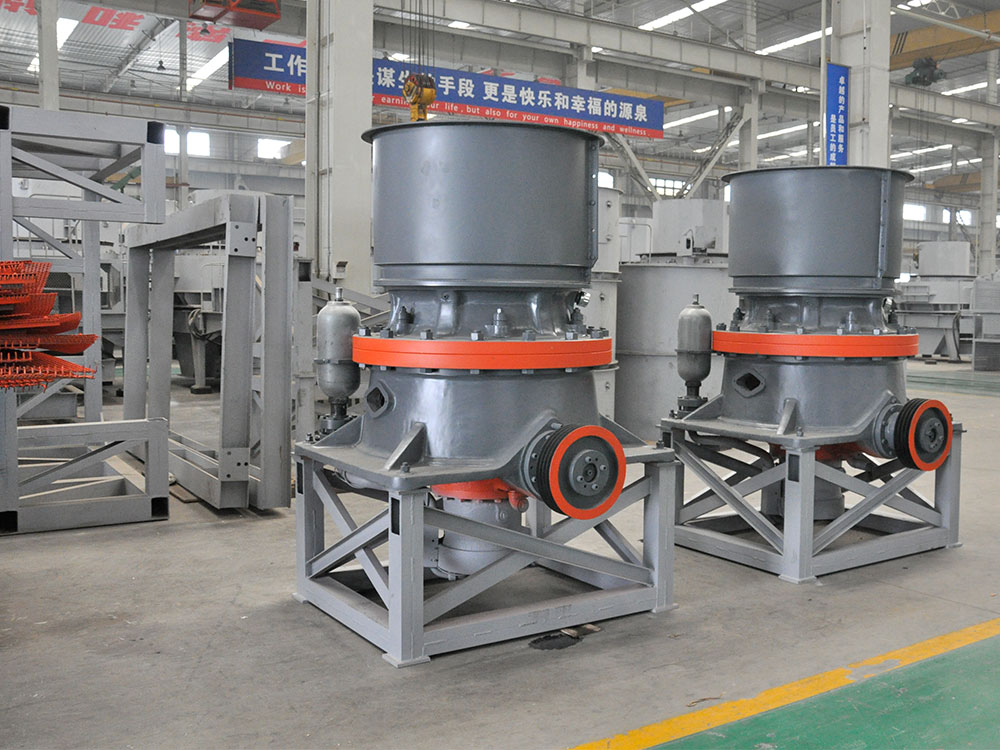

С точки зрения конструкции оборудования конусная дробилка CS420 использует одноцилиндровую гидравлическую конструкцию. Эта инновационная конструкция не только упрощает конструкцию оборудования, но и интегрирует гидравлическую регулировку выпускного отверстия и функцию защиты от перегрузки. Пользователи могут быстро отрегулировать выпускное отверстие с помощью простой операции, что значительно повышает эффективность работы. Между тем, когда оборудование сталкивается с ситуацией перегрузки, гидравлическая система автоматически активирует защитный механизм, чтобы избежать повреждения оборудования, обеспечивая безопасность и стабильность производства. На практике конусная дробилка CS420 часто сочетается с щековой дробилкой (например, PE600×750) или пескоделательной машиной (например, DLKZS1314) для формирования многоступенчатой ​​линии дробления. Такое сочетание не только повышает эффективность дробления, но и обеспечивает стабильность и непрерывность процесса дробления. Щековая дробилка, как первичное дробильное оборудование, отвечает за дробление крупных материалов на более мелкие размеры, а затем эти материалы подаются в конусную дробилку CS420 для дальнейшего мелкого дробления. Наконец, пескоделательная машина отвечает за переработку мелко измельченных материалов в песок или камень, которые соответствуют требованиям. Такая многоступенчатая линия дробления не только повышает эффективность производства, но и обеспечивает качество и гранулометрический состав продукции.

Конусная дробилка CS420: дробильный инструмент с большой подачей и высокой производительностью. Применение

Горнодобывающая промышленность: руда обычно имеет высокую твердость и должна быть измельчена до нужного размера для последующей обработки, конусная дробилка CS420 может легко справиться с дроблением железной руды, медной руды, известняка и других руд высокой твердости благодаря своей прочной конструкции. Ее оптимизированный механизм дробления обеспечивает высокую эффективность дробления и стабильное качество продукции, предоставляя надежную гарантию производства для горнодобывающих предприятий. В процессе добычи конусная дробилка CS420 не только способна обрабатывать руды различной твердости, но и способна регулировать тип камеры дробления и частоту маятника в соответствии с фактическими потребностями для оптимизации эффекта дробления. Такая гибкость делает конусную дробилку CS420 чрезвычайно ценной в горнодобывающей промышленности.
Промышленность строительных материалов: Заполнитель и песок являются незаменимыми материалами при строительстве зданий, дорог, мостов и других инфраструктур, а конусная дробилка CS420 способна дробить все виды камней и строительных отходов и перерабатывать их в заполнители и песок, которые соответствуют требованиям. Ее эффективная дробильная мощность и стабильное качество готовой продукции удовлетворяют спрос на высококачественное сырье в промышленности строительных материалов. В промышленности строительных материалов конусная дробилка CS420 обычно образует многоступенчатую линию дробления с щековой дробилкой и пескоделательной машиной для достижения эффективного дробления и контроля размера частиц материалов. Такое сочетание не только повышает эффективность производства, но и гарантирует, что качество и распределение размеров частиц продукции соответствуют рыночному спросу.
Металлургическая промышленность: Дробление металлургического сырья является важной частью процесса плавки. Конусная дробилка CS420 способна дробить все виды металлургического сырья до соответствующего размера частиц, повышая эффективность плавки и качество продукции. Пользователи могут выбрать подходящий тип полости для дробления в соответствии с твердостью и распределением размеров частиц материалов для достижения наилучшего эффекта дробления и экономических выгод. С точки зрения конструкции оборудования конусная дробилка CS420 использует одноцилиндровую гидравлическую конструкцию. Эта инновационная конструкция не только упрощает структуру оборудования, но и интегрирует гидравлическую регулировку выпускного отверстия и функцию защиты от перегрузки. Пользователи могут быстро отрегулировать выпускное отверстие с помощью простой операции, что значительно повышает эффективность работы. Между тем, когда оборудование сталкивается с ситуацией перегрузки, гидравлическая система автоматически активирует защитный механизм, чтобы избежать повреждения оборудования, обеспечивая безопасность и стабильность производства. На практике конусная дробилка CS420 часто сочетается с щековой дробилкой (например, PE600×750) или пескоделательной машиной (например, DLKZS1314) для формирования многоступенчатой ​​линии дробления.

Конусная дробилка CS420: дробильный инструмент с большой подачей и высокой производительностью Преимущества

Эффективная обработка и гибкая регулировка

Эта дробильная установка была спроектирована с учетом высокой эффективности обработки и гибкой регулировки. Стандартная модель имеет широкий диапазон производительности от 22 до 128 тонн/час, в то время как модель мелкого дробления с короткой головкой еще более мощная, с производительностью 70-168 тонн/час. Благодаря оптимизации некоторых конфигураций производительность установки может даже взлететь до невероятных 1270 т/час, полностью удовлетворяя потребности крупномасштабных операций дробления.

Чтобы соответствовать различным характеристикам материала и требованиям к дроблению, установка поддерживает различные конфигурации камер, такие как стандартная и короткая головка. Такая гибкость позволяет установке легко адаптироваться к различным сценариям применения от грубого до мелкого дробления. Кроме того, его выпускное отверстие регулируется усовершенствованной гидравлической системой с широким диапазоном регулировки от 4 мм до 38 мм, что обеспечивает возможность точного управления размером выпускного отверстия в диапазоне от 3 до 64 мм, что отвечает потребностям пользователя в широком диапазоне размеров частиц.

Ламинарное дробление и гарантия высококачественной зернистости

С точки зрения принципа дробления машина использует оптимизированную конструкцию полости и маятниковой частоты для достижения многослойного дробления материала. Этот тип дробления не только повышает эффективность дробления, но и значительно снижает долю игольчатых частиц, делая выпуск более равномерным с более высокой долей кубических частиц. Эта особенность делает оборудование особенно подходящим для производства высококачественного песка и гравийного заполнителя и может соответствовать высоким требованиям пользователей к форме частиц готового продукта.

Усовершенствованная гидравлическая система и гарантия безопасности

Оборудование использует одноцилиндровую гидравлическую конструкцию, которая объединяет различные функции, такие как регулировка выпускного отверстия, защита от перегрузки и автоматическая очистка полости. Такая конструкция не только упрощает процесс эксплуатации, но и повышает скорость реагирования оборудования. Рабочее давление гидравлической системы составляет от 0,3 до 0,5 МПа, что обеспечивает стабильную работу оборудования. Между тем, оборудование также оснащено двухстрелочным дифференциальным манометром для контроля состояния фильтра в режиме реального времени, что обеспечивает чистую и эффективную работу гидравлической системы.

С точки зрения безопасности и защиты оборудование имеет превосходные характеристики. При возникновении ненормальных условий, таких как чрезмерное количество железа, оборудование может автоматически выпустить посторонние предметы и восстановить выпускное отверстие, эффективно избегая повреждения оборудования. Кроме того, оборудование также оснащено функцией автоматического отключения питания и сигнализацией, срабатывающей при ненормальных рабочих условиях, что дополнительно обеспечивает безопасность оператора и стабильную работу оборудования.

Надежная конструкция и удобное обслуживание

С точки зрения конструкции оборудование использует шпиндель большого диаметра и литой стальной корпус, которые могут выдерживать высокие ударные нагрузки и обеспечивать устойчивость и долговечность оборудования. Система зубчатой ​​передачи использует высокоточные конические шестерни, которые не только имеют низкий уровень шума, но и имеют длительный срок службы, что снижает затраты на техническое обслуживание оборудования.

Машина также отличается превосходным обслуживанием. Все ключевые компоненты, такие как подвижный конус, неподвижный конус и т. д., поддерживают верхнюю или боковую разборку, что делает работы по обслуживанию более удобными и эффективными. Кроме того, машина оснащена независимой системой тонкой масляной смазки, которая обеспечивает двойную защиту подшипников и дополнительно продлевает срок службы машины.

Энергосбережение и низкие эксплуатационные расходы

Машина также отличается превосходным потреблением энергии. Стандартная мощность двигателя составляет 90 кВт, в то время как модель с высокой производительностью поддерживает конфигурации двигателей 75–400 кВт. Такая конструкция не только обеспечивает достаточную выходную мощность машины, но и обеспечивает экономичное потребление энергии. На практике это оборудование может значительно снизить эксплуатационные расходы пользователя и повысить экономическую эффективность.

Конусная дробилка CS420: дробильный инструмент с большой подачей и высокой производительностью Принцип работы

Эта дробильная установка имеет уникальную одноцилиндровую конструкцию, а ее рабочий принцип в основном основан на принципе экструзионного дробления для достижения дробильной обработки материалов. В этой сложной конструкции движущийся конус играет решающую роль. Он выполняет ряд периодических вращательных колебательных движений, приводимых в действие хорошо спроектированной эксцентриковой втулкой. Это движение создает мощную зону дробления между движущимся конусом и неподвижным конусом, и любой материал, попадающий в камеру дробления, подвергается сильному удару и дробящему воздействию, что приводит к эффективному дроблению.
Для привода этого сложного дробильного механизма двигатель тесно соединен с эксцентриковой втулкой через шкив или муфту, что обеспечивает плавное и эффективное вращение втулки. Когда эксцентриковая втулка вращается, она приводит в движение главный вал и конус в маятниковом движении вокруг фиксированной точки. Такая схема движения заставляет поверхность конуса периодически приближаться или отходить от конуса, тем самым достигая непрерывного дробления материала.
Материалы поступают в камеру дробления сверху дробилки, и как только они попадают в эту область, они подвергаются сильным сдавливающим, изгибающим и шлифующим силам между движущимся конусом и неподвижным конусом. Эти объединенные силы заставляют материал постепенно дробиться на более мелкие частицы. Как только материалы достигают требуемого размера, они будут плавно выгружаться из нижнего разгрузочного отверстия дробилки под действием силы тяжести. Те материалы, которые не достигают требуемого размера, останутся в камере дробления для дальнейшего дробления, пока не будут соответствовать требованиям. Дробилка также имеет встроенный подпружиненный компрессионный механизм. Основная цель этой конструкции — защитить оборудование от неразрушаемых материалов. Когда некоторые твердые посторонние предметы (например, металлические куски) случайно попадают в камеру дробления, пружина будет сжиматься и деформироваться, тем самым увеличивая выпускное отверстие, так что эти посторонние предметы могут быть плавно выгружены, избегая повреждения оборудования. В целом, эта дробильная установка достигает быстрого и эффективного дробления материалов благодаря своей уникальной одноцилиндровой конструкции и эффективному принципу дробления экструзии. Между тем, ее встроенный пружинный механизм сжатия также обеспечивает надежную гарантию стабильной работы оборудования. Независимо от того, идет ли речь о твердых рудах или других типах материалов, эта дробильная установка может показать свою отличную производительность и надежность.

Конусная дробилка CS420: дробильный инструмент с большой подачей и высокой производительностью Технические параметры

Макс. размер подачи	267.0 mm	Масса	7,188 kg
Власть	90 kW	Емкость	170 tph
Эксцентриковый диапазон броска	13.0 - 35.0 mm	Диапазон настройки закрытой стороны	16.0 - 25.0 mm
