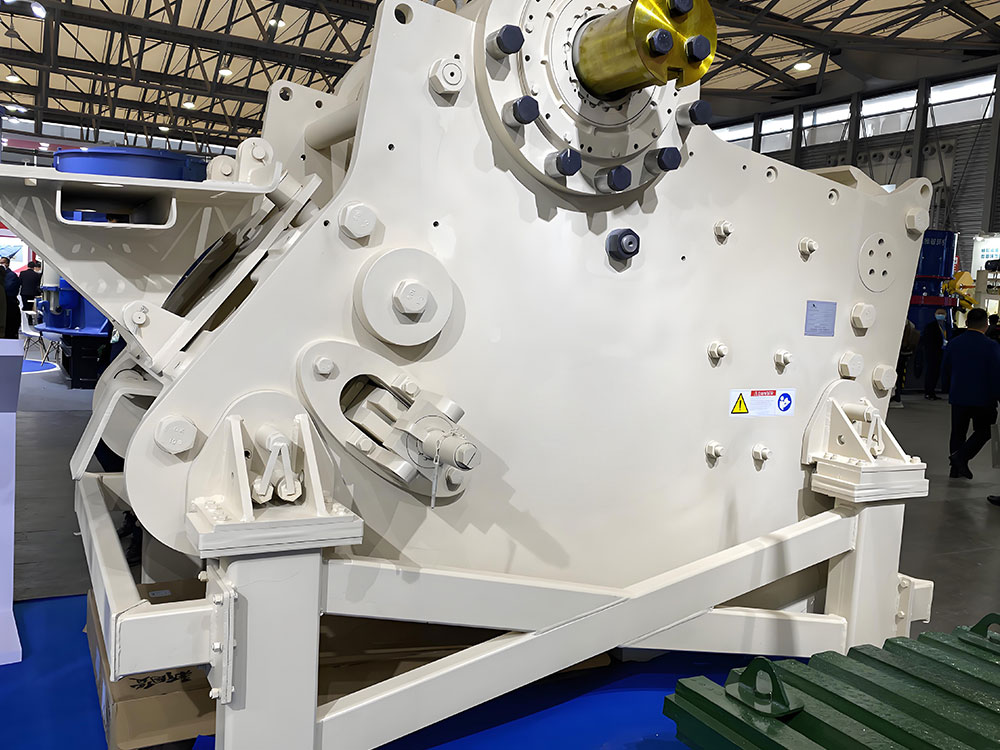

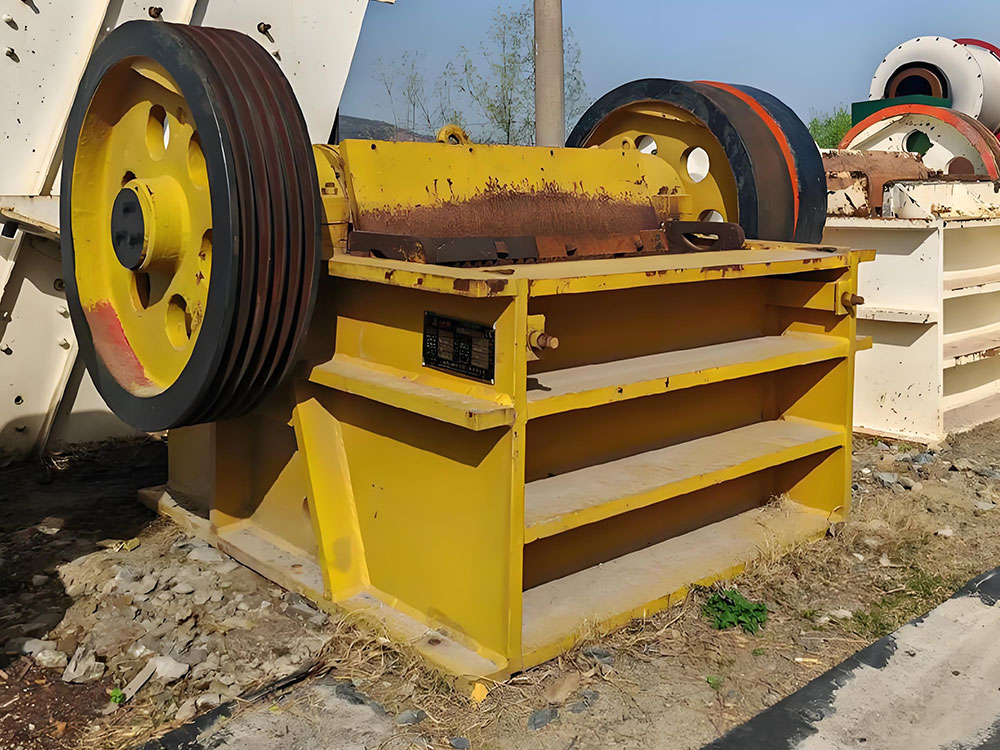

Щековая дробилка PE1200×1500 представляет собой крупногабаритную маятниковую щековую дробилку, специально разработанную для переработки руд высокой твердости с верхним пределом прочности на сжатие 320 МПа. Это оборудование в основном используется на стадиях крупного и среднего дробления в горнодобывающей промышленности, металлургической промышленности и производстве строительных материалов, что делает его особенно подходящим в качестве основного дробильного оборудования на крупномасштабных линиях по производству песка и гравия. Отраслевые данные показывают, что эта модель занимает 37% рынка линий по производству песка и гравия, превышающих 5 миллионов тонн в год, и признана эффективным решением в этом секторе. Основная конструкция состоит из четырех основных компонентов: неподвижной щеки, подвижной щеки, высокопрочной рамы и системы эксцентрикового вала. В частности: неподвижная щека отлита из легированной марганцевой стали с поверхностной твердостью HRC 58-62. Подвижная щека соединяется с эксцентриковым валом через корпус подшипника для достижения периодических колебаний. Рама имеет сварную конструкцию коробчатого типа, оптимизированную методом конечных элементов, что повышает усталостную прочность на 40%. Эксцентриковый вал выкован из легированной стали 42CrMo4, достигая твёрдости HRC28-32 после закалки и отпуска.

Повышенная эффективность дробления щековой дробилки PE1200×1500. Применение

Горнодобывающая промышленность
Дробление металлической руды: используется для первичного дробления металлических руд, таких как железная и медная руда, с измельчением крупных кусков руды до среднего размера частиц 150–350 мм для получения качественного сырья для последующей переработки.
Обогащение неметаллических материалов: подходит для дробления горных пород высокой твёрдости, таких как гранит и базальт. Часто интегрируется с конусными дробилками и пескогенераторами для создания комплексных линий по производству заполнителей.

Строительная промышленность и промышленность

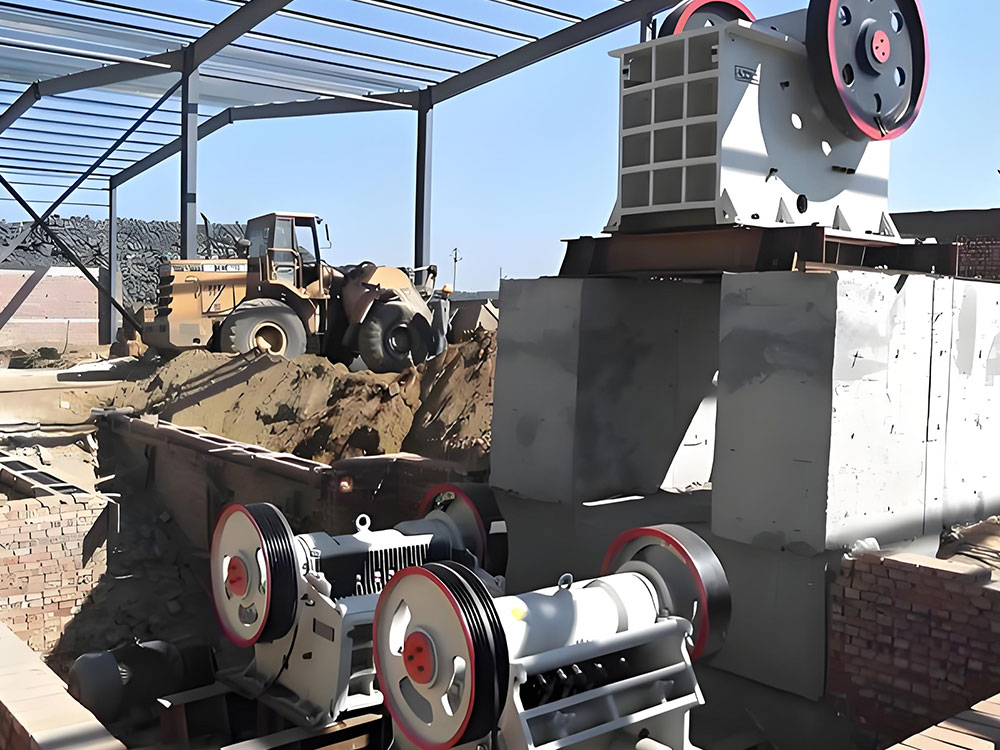

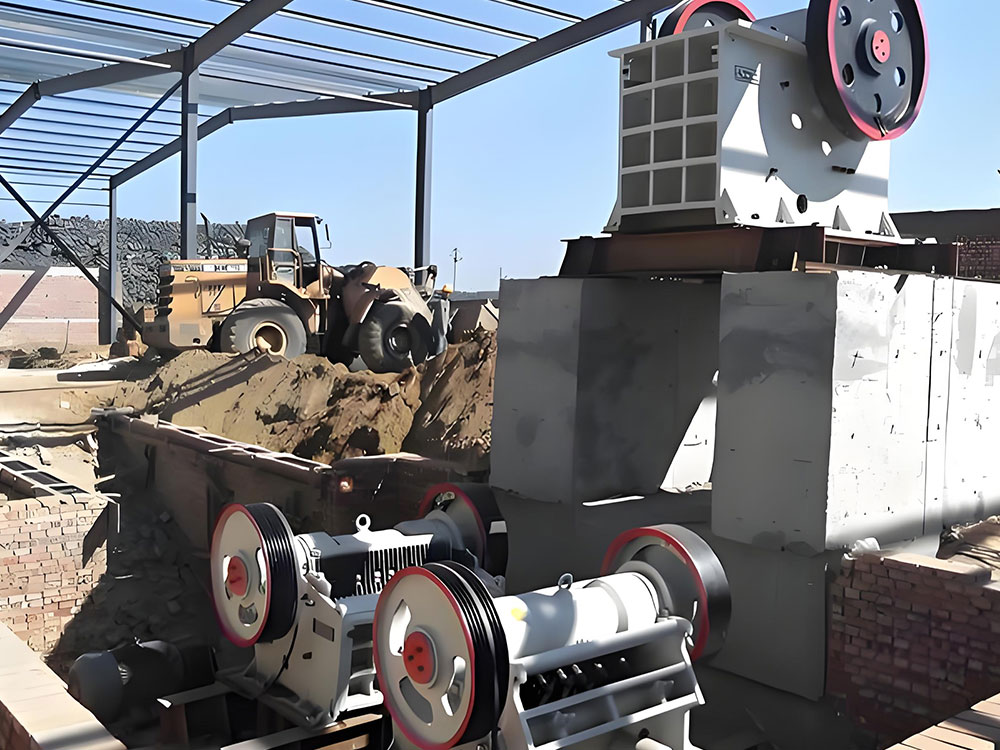

Производство заполнителей: служит в качестве оборудования для первичного дробления на крупных заводах по производству заполнителей, перерабатывая такие материалы, как известняк и речная галька, для получения строительных заполнителей.

Переработка строительных отходов: дробит бетонные блоки, кирпичи и другие отходы для регенерации ресурсов.

Металлургия и химическая промышленность
Предварительная обработка сырья: Дробление железной руды, бокситов и другого металлургического сырья для повышения эффективности последующей плавки.
Переработка химического сырья: Дробление фосфатной руды, серной руды и другого химического сырья до достижения требуемого размера частиц.

Инфраструктурное проектирование
Строительство автомобильных и железных дорог: Дробление материалов земляного полотна для получения щебня, соответствующего инженерным стандартам.
Проекты по водопользованию: Производство эрозионностойких заполнителей для плотин и дамб.

Охрана окружающей среды и энергетика
Десульфурация электростанций: Дробление известняка для приготовления десульфурирующих агентов.
Переработка твердых отходов: Совместная переработка остатков промышленных отходов для снижения загрязнения окружающей среды.

Специализированные применения

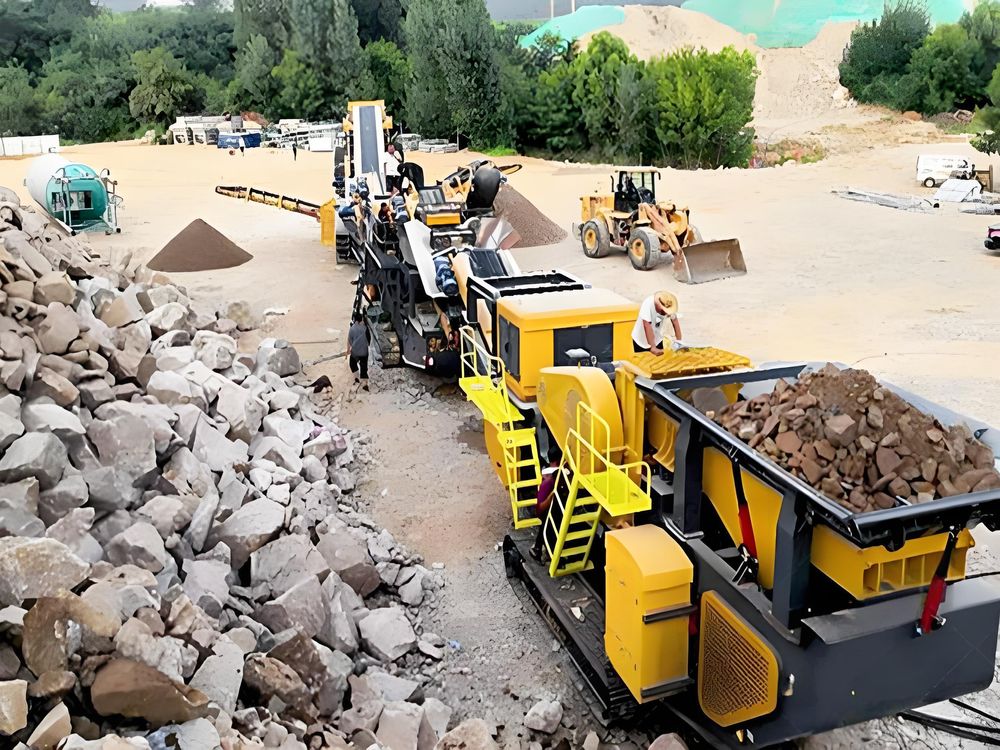

Мобильные производственные линии: Быстрое развертывание на временных складах или рассредоточенных горнодобывающих площадках в сочетании с мобильными станциями.
Работа на большой высоте: Прочная конструкция обеспечивает устойчивость в суровых условиях.

Преимущества щековой дробилки PE1200×1500: повышенная эффективность дробления

Прочная конструкция, высокая грузоподъемность
Прочный литой стальной корпус: благодаря использованию технологии цельного литья и высокомарганцевых стальных щек прочность на сжатие и износостойкость увеличены более чем на 30%, что обеспечивает долговременную и стабильную работу в тяжелых условиях.
Усиленные основные компоненты: критически важные детали, такие как эксцентриковый вал и подвижная щека, выкованы из цельной заготовки, что значительно повышает несущую способность и позволяет выполнять высокоинтенсивные задачи дробления.

Высокая эффективность и исключительная производительность
Глубокая камера дробления с нулевыми мертвыми зонами: оптимизированная камера дробления обеспечивает плотное зацепление материала, повышая эффективность дробления на 20%. Экономия энергии на единицу оборудования составляет 15–30%, а энергоэффективность всей системы — до 50%. Высокая производительность: возможность обработки исходного материала крупностью ≤1200 мм с регулируемой крупностью разгрузки (150–350 мм), достигая производительности 400–1000 т/ч, что соответствует требованиям крупномасштабных производственных линий.

Интеллектуальная безопасность, удобство эксплуатации
Система защиты от перегрузки: автоматическая конструкция откидной локтевой пластины предотвращает повреждение посторонними предметами. В сочетании с мониторингом в режиме реального времени это снижает частоту отказов на 40%.
Функция запуска/остановки одной кнопкой: упрощает эксплуатацию, сокращает ручное вмешательство и снижает затраты на техническое обслуживание на 30%.

Простота обслуживания, увеличенный срок службы
Централизованная система смазки: автоматическая смазка снижает частоту ручного обслуживания. Модульная конструкция для замены ключевых компонентов сокращает время простоя на 50%.
Износостойкие материалы: щеки и боковые футеровки из стали с высоким содержанием марганца продлевают срок службы на 30%, снижая частоту замены изнашиваемых деталей.

Экологичность и энергоэффективность
Низкий уровень шума: Соответствует национальным экологическим стандартам, уровень шума менее 85 дБ. Совместима с системами пылеудаления для экологичного производства.
Оптимизированный контроль пыли: Улучшенная герметизация камеры дробления снижает выбросы пыли на 60%, улучшая условия труда.

Универсальная совместимость, многофункциональность
Совместимость с различными материалами: Обрабатывает материалы с прочностью на сжатие ≤320 МПа, включая гранит, железную руду и строительные отходы.
Гибкая регулировка разгрузочного отверстия: Механизм разгрузочного отверстия с распоркой обеспечивает широкий диапазон размеров частиц для удовлетворения различных технологических требований.

Повышенная эффективность дробления щековой дробилки PE1200×1500. Принцип работы

Щековая дробилка PE1200×1500 использует принцип двухмаятникового криволинейного сжатия, достигая дробления материала за счет периодического движения подвижной и неподвижной щек. Основной рабочий процесс заключается в следующем:
Трансмиссия и механизм движения
Двигатель приводит в движение эксцентриковый вал через клиновой ремень, заставляя подвижную щеку совершать периодические возвратно-поступательные движения. Эксцентриковый вал вращается со скоростью 180 об/мин. Верхний конец подвижной щеки непосредственно подвешен к эксцентриковому валу, а нижний конец соединен с рамой через упорную пластину, образуя сложную маятниковую траекторию движения. Обработка материала в камере дробления
Стадия компрессионного дробления: При подъеме подвижной щеки угол между распорной и подвижной щеками увеличивается, прижимая подвижную щеку к неподвижной. Материал подвергается сжатию, раскалыванию и изгибу в камере глубиной 1500 × 1200 мм.
Стадия разгрузки: При опускании подвижной щеки угол наклона кулачковой плиты уменьшается. Пружина стяжной тяги возвращает подвижную щеку в исходное положение, выгружая измельченный материал (размер частиц 150–350 мм) через разгрузочное отверстие.
Синергетическое функционирование основных компонентов
Щековые плиты: Изготовлены из высокомарганцовистой стали с зубчатым профилем для повышения эффективности дробления.
Клавишная плита: Служит одновременно компонентом передачи усилия и защитой от перегрузки, автоматически разрушаясь при столкновении с недробимыми предметами.
Регулировка зазора: Механизм регулировки выходного отверстия с распоркой для гибкого управления размером частиц на выходе. Непрерывная работа и автоматизация
При непрерывной работе двигателя подвижная щека совершает один цикл дробления и разгрузки за один оборот, обеспечивая производительность партии 400–1000 т/ч. Централизованная система смазки обеспечивает стабильную работу критически важных компонентов, таких как подшипники.
Благодаря оптимизированным траекториям движения и конструкции камеры дробления данное оборудование обеспечивает высокую эффективность и экономию энергии (15–30% на единицу), подходит для грубого дробления руд с прочностью на сжатие ≤320 МПа.

Повышенная эффективность дробления. Технические параметры щековой дробилки PE1200×1500

Размер загрузочного отверстия	1200×1500	Размер корма	≤1020
Размер выпускного отверстия	150-300	мощность обработки	400-800 t/h
Мощность двигателя	160-220	Масса	100.9 t
